こんにちは、三重県鈴鹿市の質店「大蔵屋」です。
金やプラチナ、銀といった貴金属は、ジュエリーとしての美しさだけでなく、素材そのものの価値によって評価されます。
その価値を考えるうえで重要になるのが「重さ」と「素材の違い」です。
一見すると同じような大きさの貴金属製品でも、実際に量ってみると重さに差が出ることがあります。
これは、金属ごとに異なる比重が関係しており、比重は貴金属の種類や特徴を理解するための基本的な指標です。
買取の現場でも、比重は素材を判断する際の参考情報のひとつとして用いられます。
まずは、金・プラチナ・銀など代表的な貴金属について、比重の違いを一覧で確認してみましょう。※あくまで参考程度にご覧ください。
貴金属の比重一覧
比重とは、同じ体積の水と比べて何倍の重さがあるかを示す指標です。
水は「1cm³＝1g」を基準としているため、比重の数値は金属の重さの目安として使われます。
| 金属名 | 化学記号 | 比重（参考値） | 特徴・ポイント |
| プラチナ | Pt | 約21.45 Pt900でおよそ18.6〜20.0g/cm³ | 金より重く、耐久性が高い |
| 金 | Au | 約19.32 K18でおよそ14.8〜16.1g/cm³ | 非常に重く、世界的に価値が安定している |
| タングステン （偽造注意） | W | 約19.25 | 比重が金に非常に近く、偽造品に使用されることがあるため参考値として注意が必要 |
| パラジウム | Pd | 約12.02 PD950でおよそ12.0〜12.2g/cm³ | プラチナ系金属で比較的軽量 |
| 銀 | Ag | 約10.49 SV925でおよそ10.2〜10.4g/cm³ | 金・プラチナに比べると軽め |
※上記は純金属の理論値です。実際の製品では K18、Pt900 など合金として使われることが多く、割金の種類によって比重値が変動します（例：K18で約14.8〜16.1など）。
タングステン：比重が金に非常に近く、偽造品に使用されることがあるため参考値として注意が必要です。
同じ重さの場合の体積の違い（金属別比較）
同じ重さ10gの場合の体積比較
同じ重さであっても、金属の種類によって体積が大きく異なるのは「比重」の違いによるものです。
比重とは、同じ体積の水と比べたときにどれだけ重いかを示す数値で、比重が高い金属ほど、同じ重さでも体積は小さくなります。
※比重の違いにより、同じ10gでも金属ごとに体積が大きく異なります。

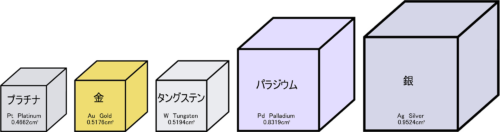

上の画像は、**すべて同じ重さ（10g）**にそろえた場合の、各金属の体積の違いを立方体で表したイメージです。
プラチナや金は比重が非常に高いため、10gでも体積は小さくまとまり、反対に銀のように比重が低い金属は、同じ10gでも大きな体積になります。
また、タングステンは金と非常に近い比重を持つ金属として知られています。
見た目や重さだけでは判断が難しい場合があるため、買取や査定の現場では比重測定だけでなく、成分分析など複数の方法を組み合わせて確認することが重要です。
このように、比重と体積の関係を理解しておくことで、「見た目の大きさ」と「実際の価値」が必ずしも一致しないことが分かります。
| 金属名 | グラム÷比重=体積 |
| 水｜基準（比重1.00） | 10÷1.00=10.00cm³ |
| プラチナ（比重21.45） | 10÷21.45=0.4662cm³ |
| 金（比重19.32） | 10÷19.32=0.5176cm³ |
| タングステン（比重19.25） | 10÷19.25=0.5194cm³ |
| パラジウム（比重12.02） | 10÷12.02=0.8319cm³ |
| 銀（比重10.49） | 10÷10.49=0.9532cm³ |
同じ体積で重さ比較
同じ体積で比較すると、金属の重さは大きく異なります。
上の画像は、同じ体積10cm³の各金属がどれくらいの重さになるかを示したものです。
比重が高いプラチナや金は、同じ体積でも非常に重く、銀やパラジウムは比較的軽くなります。
また、タングステンは金に近い重さを示すため、見た目だけでは金やプラチナと区別がつかない場合があります。
このように、比重と体積の両方の観点から金属を理解することで、ジュエリーや貴金属製品の査定・価値判断に役立てることができます。
※体積と重さの違いは、比重の理解に不可欠です。買取や査定では、目で見た大きさと重さだけで判断せず、比重測定や成分分析と組み合わせることが大切です。
| 金属名 | 比重×体積=グラム |
| 水｜基準（比重1.00） | 1.00×10cm³=10.00g |
| プラチナ（比重21.45） | 21.45×10cm³=214.50g |
| 金（比重19.32） | 19.32×10cm³=193.20g |
| タングステン（比重19.25） | 19.25×10cm³=192.50g |
| パラジウム（比重12.02） | 12.02×10cm³=120.20g |
| 銀（比重10.49） | 10.49×10cm³=104.90g |
比重と買取・価値の考え方
貴金属の比重は、あくまで素材の特徴を理解するための目安です。
実際のジュエリーや貴金属製品は、金やプラチナ、銀、パラジウムを単独で使用することは少なく、強度を高めるためにK18やPt900などの合金、あるいは金とプラチナのコンビ素材として加工されている場合がほとんどです。
そのため、比重だけで正確な素材や価値を判断することはできません。
買取の現場では、比重に加えて刻印や純度、製品の状態などもあわせて確認することが重要になります。
比重とは何か
比重とは「同じ体積の水（1cm³＝1g）と比べてどれだけ重いか」を示す指標です。
水を基準にすることで、金属ごとの重さの違いがわかりやすくなります。
水の比重を「1」とした場合、金は約19.3、プラチナは約21.4とされており、同じ体積でも水よりもはるかに重い金属であることが分かります。
簡単に言えば、「同じ体積で比べたときにどれだけ重いか」を表す指標です。
貴金属の場合、この比重の違いは製品の重さや価値を考えるうえでの目安となります。
例えば、同じ大きさの指輪でも、金やプラチナは銀よりもずっしりと重く感じられます。
ただし、前述の通り、実際の製品は合金やコンビ素材であることが多く、比重はあくまで基礎的な判断材料として捉えることが大切です。

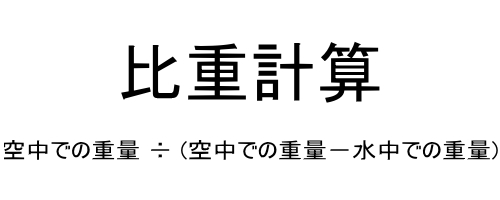

比重の計算方法（アルキメデスの原理）
「空気中での重さ」と「水中での重さ」の2つを測るだけで算出できます。
これは、物体が水中で押しのけた水の量（体積）を利用する アルキメデスの原理に基づいた方法です。
例えば、体積が1cm³の場合、
・金：約19.3g
・プラチナ：約21.4g
・銀：約10.5g
・パラジウム：約12.0g
となり、同じ体積でも素材によって重さが大きく異なることが分かります。
※（空中での重量 － 水中での重量）は、物体が押しのけた水の重さ（体積）と一致します。
ただし、ジュエリーや貴金属製品は形状が複雑なため、正確な体積を測るのは難しく、実務では理論値として扱われることが一般的です。
比重の測り方｜実務で使われる方法
貴金属の比重は、理論上は計算式で求めることができますが、実際の買取や査定の現場では、専用の方法や機器を使って測定されます。
ここでは、実務で使われてきた代表的な測り方をご紹介します。

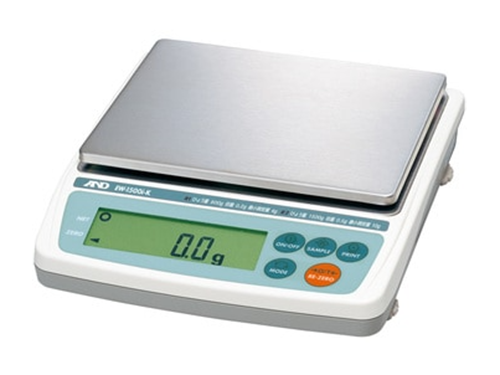

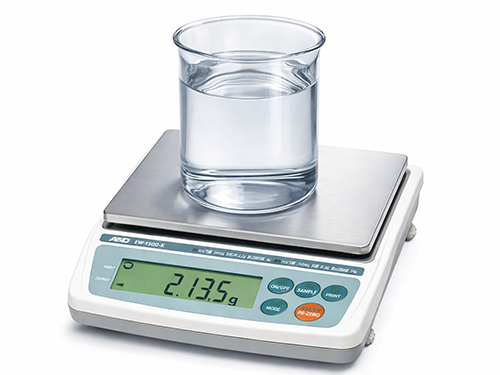

秤と水を使った従来の測定方法

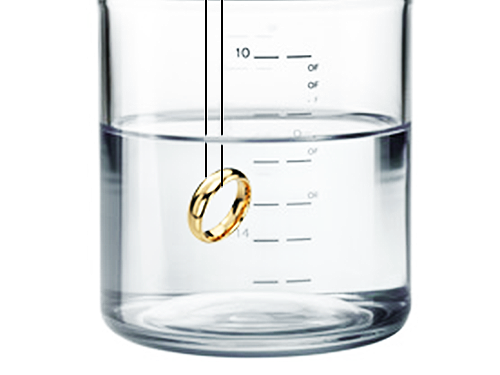

従来は、水中置換法（液中秤量法）」と呼ばれるもので、秤で空気中の重さを測った後、水を入れた容器に糸などで吊るして水中の重さを測定し、手計算で比重を算出する方法が一般的でした。
まず、貴金属製品を秤に載せて、空気中での重さを計測します。
次に、水を入れたビーカーなどの容器を秤に載せ、秤の表示を0g（風袋引き）に調整します。
その状態で、糸などを使って製品を吊り下げ、底や壁に触れないよう完全に水中に沈め重さを計測します。
この2つの数値をもとに、「空気中での重量 ÷水中での重量（増加分）」という計算を行い、比重を算出します。
この方法は理論的に正しく、長年使われてきましたが、
・糸で吊るす手間がかかる
・計測や計算に時間がかかる
・人によって誤差が出やすい
といった点がありました。
10gを例にした比重と体積の計算方法
| 金属名 | 空中重量 | 水中重量 | 浮力計算 | 計算式（比重） |
| プラチナ | 10.00g | 約9.54g | 10-9.54=0.46 | 10÷0.46=21.74 |
| 金 | 10.00g | 約9.48g | 10-9.48=0.52 | 10÷0.52=19.23 |
| タングステン | 10.00g | 約9.48g | 10-9.48=0.52 | 10÷0.52=19.23 |
| パラジウム | 10.00g | 約9.17g | 10-9.17=0.83 | 10÷0.83=12.04 |
| 銀 | 10.00g | 約9.05g | 10-9.05=0.95 | 10÷0.95=10.52 |
比重測定では、空中での重さと水中での重さをそれぞれ計測しますが、どちらの計測においても、秤の表示単位や測定条件の影響を受けます。
そのため、空中計測・水中計測の数値がいずれも「.0」や「.00」でそろい、計算結果が理論上の比重とぴったり一致することは、実際にはほとんどありません。
実務の現場では、計算結果が完全に一致するかどうかではなく、どの金属の比重に近い数値が出ているかを目安として判断します。
わずかな誤差は測定上自然に生じるものであり、比重はあくまで参考値として捉えることが重要です。

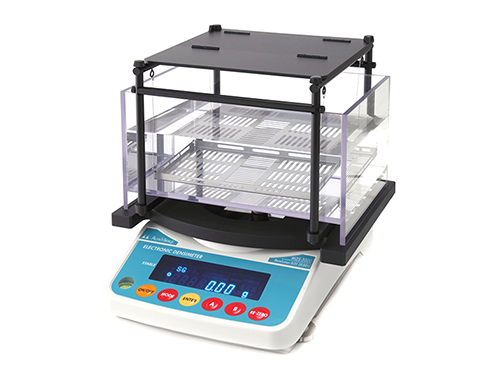

貴金属テスター（比重計）による測定方法
近年では、貴金属テスター（貴金属比重計）を使った測定が主流になっています。
測定の基本は従来と同じで、
・空気中での重さ
・水中での重さ
をそれぞれ計測しますが、比重計が自動で計算を行ってくれるため、糸で吊るす手間や計算ミスがなく、短時間で結果を確認できます。
操作が簡単で、一定の精度が保てることから、現在の買取現場では広く利用されています。
比重測定が難しい製品について
すべての貴金属製品が比重測定に適しているわけではありません。
比重は目安のひとつですが、合金成分、内部構造、中空製品などでは数値だけでは判断できません。

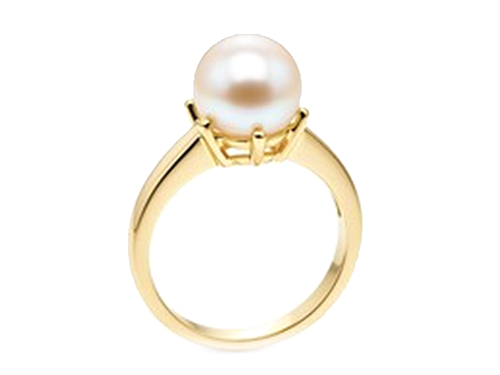

宝石がついているジュエリーは「金属＋宝石」の合算された平均比重になり、金属部分のみの純度が計測できません。

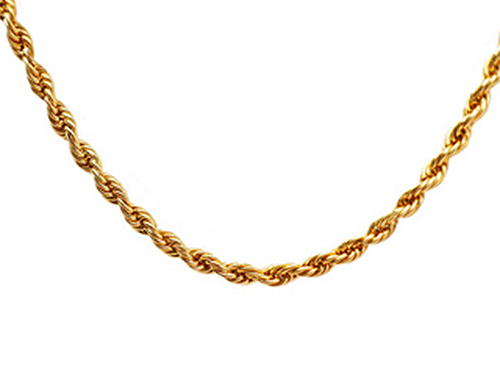

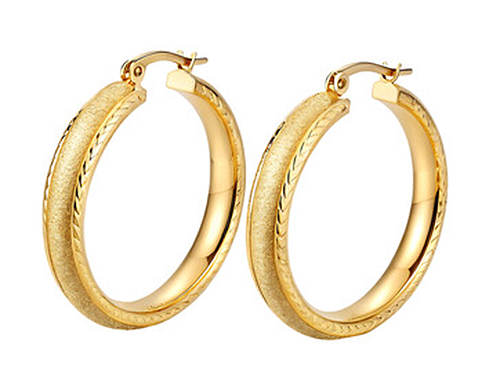

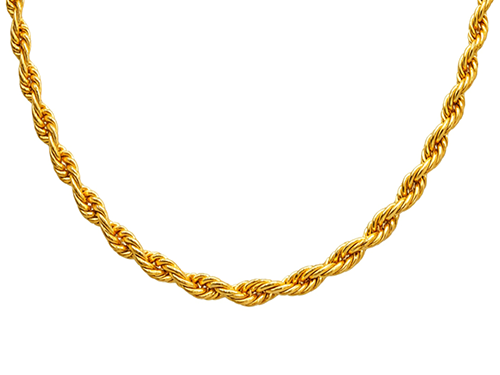

中空（内部が空洞）のジュエリーや細かく編み込まれたチェーンなどは、水中に空気が残りやすく正確な体積を測ることが難しい場合があります。
水中で空気が残ると実際に押しのけられた水量とズレが生じ、比重計算の前提が崩れるためです。
このような製品では、比重だけで素材や価値を判断することはできず、他の確認方法と併用する必要があります。

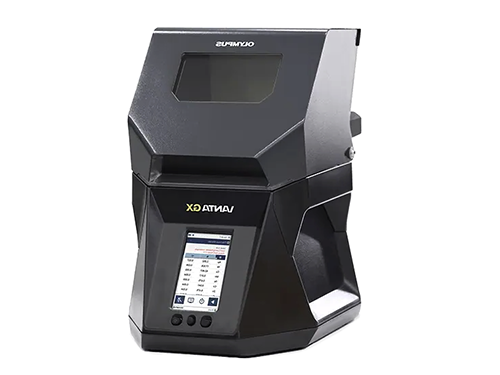

X線分析装置による素材判定｜大蔵屋の強み
X線分析装置（蛍光X線分析装置）は高額な設備のため、現在でもすべての買取店に普及しているわけではありません。
多くの現場では、比重測定や刻印確認を中心に査定が行われています。
比重測定は金属の種類を判断するための有効な方法ですが、すべての製品を正確に判断できるわけではありません。
中空構造のジュエリーや複数の金属が組み合わさったコンビ製品などでは、比重だけでは判断が難しい場合があります。
大蔵屋では、こうした場合にX線分析装置を使用し、金属の成分を確認しながら査定を行っています。
見た目や重さだけに頼らず、複数の方法を組み合わせることで、より正確な査定を心がけています。
比重からわかることと測定時の注意点
比重は、貴金属の素材の違いや重さの目安をつかむうえで役立ちますが、万能ではありません。
たとえば、同じ大きさの製品でも、金やプラチナは銀やパラジウムよりずっしり重く感じるため、重さだけでもある程度の素材判断ができます。
しかし、以下の点には注意が必要です。

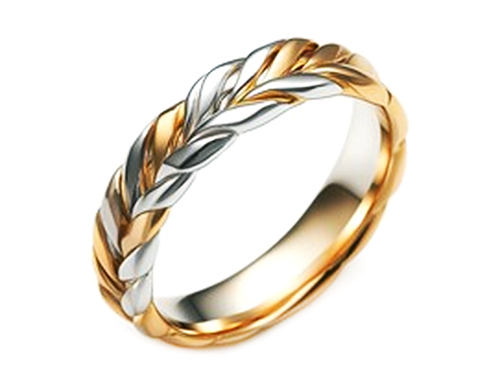

合金やコンビ素材では正確な判断はできない
実際のジュエリーは、K18やPt900などの合金や、金とプラチナのコンビ素材として作られていることが多く、比重だけでは含まれる金属の割合や価値を正確に判断することはできません。

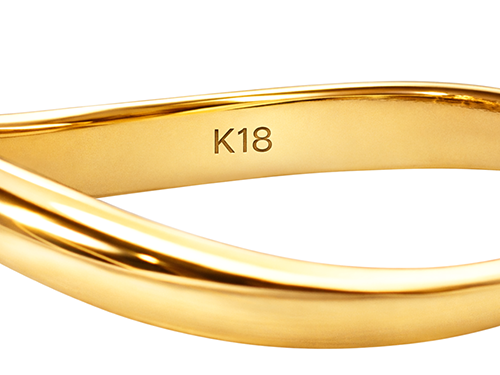

刻印やデザインも確認することが重要
比重はあくまで目安であり、実際の価値を知るには、製品に刻印されている純度表示や、金・プラチナなどの含有率、デザインも合わせて確認する必要があります。

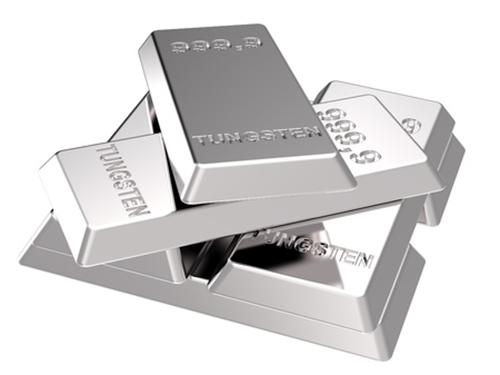

タングステンを使った偽造品に注意
比重に関連して注意したいのが、タングステンを使った偽造品の存在です。
タングステンは比重が約19.3と金に非常に近く、重量感だけでは金製品と見分けがつきにくい金属です。

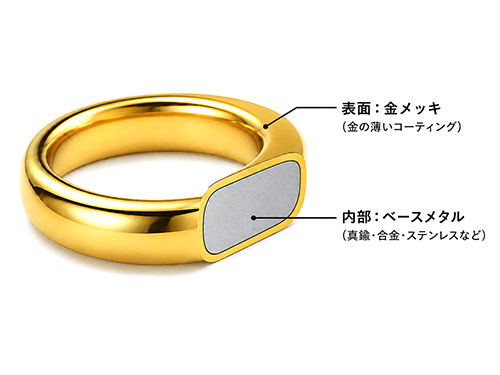

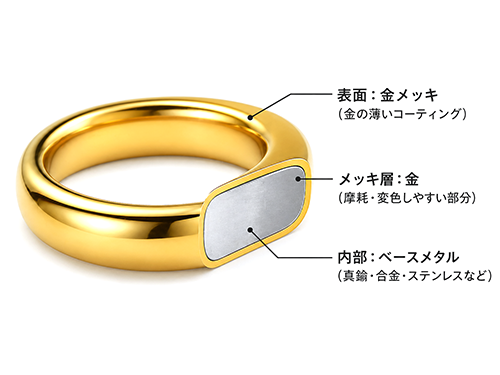

そのため、内部にタングステンを使用し、表面を金で覆った偽造品が確認されることがあります。
このような場合、重さや比重の数値だけでは正確な判断ができず、比重測定だけでは正確に判断できない場合があります。
特にインゴットや中身が見えない塊状の製品などは注意が必要とされています。
大蔵屋では、比重測定に加え、X線分析装置を用いて内部成分を確認することで、タングステンを使用した偽造品についても適切に対応しています。
比重だけで判断が難しいお品物についても、安心してご相談ください。
まとめ
貴金属の比重は、素材の特徴や重さ、価値を理解するための大切な基礎知識です。
一方で、合金やコンビ素材、中空構造など、比重だけでは判断できないケースも少なくありません。
大蔵屋では、比重測定に加え、X線分析装置を用いた査定を行うことで、より正確でスピーディーな判断を心がけています。
比重だけで判断が難しいお品物についても、大蔵屋ではX線分析装置を用いて査定していますので、お気軽にご相談ください。
三重県鈴鹿市にある質・買取専門店「大蔵屋」について
三重県鈴鹿市の質・買取専門店「大蔵屋」では、金・プラチナ・銀などの貴金属をはじめ、時計、ブランド品など幅広いお品物の査定・買取を行っています。
査定は1点ずつ丁寧に行い、お客様にご納得いただける価格を提示することを大切にしています。
また、比重や刻印だけで判断が難しいお品物についても、経験豊富なスタッフが総合的な視点で査定いたしますので、安心してお任せいただけます。
査定・買取は予約不要・査定無料で承っております。「これは価値があるのかな？」と迷ったお品物でも、お気軽にお持ちください。
大切なお品物の価値を最大限に引き出せるよう、誠心誠意丁寧に対応いたします。
